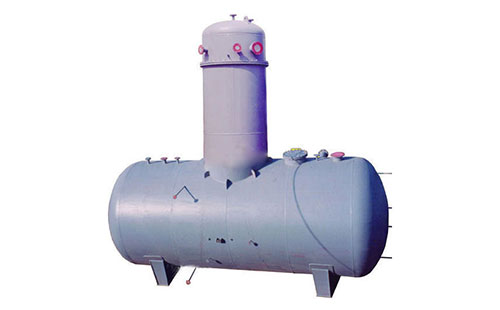

真空除氧器水箱防震蕩的預防措施以及原因分析，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關的資料信息，咨詢了技術經理，接下來為大家詳細介紹一下真空除氧器水箱防震蕩的預防措施以及原因分析：
中文：真空除氧器
拼音：zhēn kōng chú yǎng qì
英文：Vacuum deaerator
一，真空除氧器振動原因
機組在功率運行時，由于真空除氧器的上水流量、抽氣壓力和溫度較為穩定，很少發生真空除氧器振動的情況。但在變工況的情況下，如機組的啟停過程中，真空除氧器產生振動的概率較大。根據機組啟動時運行參數，對真空除氧器產生振動的原因進行分析。
機組啟動前，真空除氧器水位為手動控制，上水流量為零。機組啟動后，根據GOP-002，在機組準備升溫升壓前，需要啟動一臺主給水泵，主給水泵啟動后走再循環，真空除氧器內的水溫將以4℃/小時進行升溫，約12小時水溫從90℃上升至140℃，真空除氧器內的壓力從0kPa上升至300kPa，高于正常啟動時173KPA壓力要求，隨著給蒸發器上水和真空除氧器內產生的蒸汽排放，真空除氧器水位緩慢下降，在給真空除氧器手動上水過程中，真空除氧器和上水管線發生了劇烈的振動。
原因分析：
(1)真空除氧器內產生的汽錘。在真空除氧器上水前，真空除氧器內部是一個穩態，汽水飽和狀態，當較冷的凝結水進入真空除氧器后，真空除氧器內溫度迅速下降，壓力降低，則除氧水箱內的水會劇烈汽化，沸騰。水汽反沖到真空除氧器，進入真空除氧器后，又被冷卻，一直反復。直到補水停止后一段時間，再恢復到另一個平衡點。
(2)溫差導致的振動。真空除氧器凝結水上水管靠近真空除氧器的一端溫度高，遠離真空除氧器一端的溫度低，會產生振動，振動聲音較大，主要是上水管線振動。
(3)加熱蒸汽配入不足，在除氧頭形成水阻氣現象。由于啟動階段，頂壓蒸汽壓力不足，不能滿足將溫度較低的給水加熱至或接近飽和溫度的要求，下落過程中的水流中含有大量的不凝結氣體。加熱后析出的不凝結氣體，形成層層氣模，阻礙了蒸汽和水的逆流，導致蒸汽流動受阻，向蒸汽的入口方向產生壓力波。隨著蒸汽的集聚，壓力逐漸增大，從而沖破氣模形成劇烈的膨脹波。如此的交替往復，使真空除氧器產生劇烈的振動。
(4)真空除氧器噴霧頭的損壞，在上水管線形成水錘。從由于長時間未對真空除氧器進行上水，靠近除氧頭頂部一段水平上水管線的水就會破損的噴霧頭流出，造成該段管線不滿水，當手動對真空除氧器上水時，在真空除氧器入口管線處形成水錘，造成上水管線的振動。
(5)隨著真空除氧器的升溫，靠著除氧頭的上水管線被加熱，液體沸騰也能夠產生氣泡，當給真空除氧器上水時，壓力升高，氣泡將潰滅或體積迅速減小，產生壓力沖擊，出現振動或噪聲。
(6)加熱蒸汽管線產生的振動。加熱蒸汽管線投運時暖管不充分，管道中的疏水來不及排出，引起的水錘現象。
(7)給水管線產生的振動。反應堆提升功率后，真空除氧器頂壓蒸汽未及時投入或壓力控制閥控制異常，大量的凝結水進入真空除氧器導致真空除氧器壓力急劇下降，真空除氧器和給水管線的水沸騰汽化，造成管線的振動，同時主給水泵的凈正吸入壓頭的下降有氣蝕的風險。
(8)高壓加熱器與真空除氧器相連的疏水管路中形成汽水兩相流。機組運行過程中，高壓加熱器到真空除氧器疏水閥開關不靈活，管道支吊架不夠，高加水位及高加堵管數量等，均會引起高加與真空除氧器相連的疏水管路中形成汽水兩相流，引起管道的劇烈振動。同時由于汽水兩相界面的不穩定性，在疏水出口，氣泡破裂時，容易引發振動。
二，真空除氧器振動的預防措施
總結以上引發振動的諸多原因，提出以下防振的原則：
(1)盡量避免大溫差的水在真空除氧器內大量摻混。
(2)盡量避免與真空除氧器連通管道內形成汽水兩相流。
(3)盡量減少單個真空除氧器的負荷波動幅度和頻率。
(4)保持蒸汽，疏水，補水管道的暢通，工質連續穩定的通入和輸出。
(5)真空除氧器內汽水溫度的變化應連續、穩定、均勻，合理選擇汽水的引入方式和位置。
(6)增加管系結構的阻尼：該方案是通過提高管系剛度， 改變結構的固有頻率，有效地防止管系結構發生共振破壞的可取方案。一般選擇在管系中的懸空彎頭處和振擺嚴重的管段處，根據實際振擺受力方向。結合周邊環境許可條件，安裝適當?shù)淖枘崞鳎蕴岣吖芟祫偠取?/span>
三，解決真空除氧器振動方案機組啟停過程中的注意事項
(1)機組停運后，當蒸發器壓力降到200Kpa時，應對真空除氧器頂壓蒸汽進行隔離，停運電加熱器和將真空除氧器上水切換至手動，采用手動小流量連續的補水方式。
(2)機組啟動后，不應過早投運真空除氧器電加熱器和啟動主給水泵對真空除氧器進行升溫，因?yàn)樯郎睾髸?huì)造成真空除氧器壓力緩慢上升，有可能造成真空除氧器超壓，同時真空除氧器壓力越高，當給真空除氧器上水時，真空除氧器振動越劇烈。
(3)真空除氧器升溫過程中，如果真空除氧器排氣至凝汽器，可將排氣切至大氣，減緩真空除氧器的壓力上升。
(4)為減小真空除氧器由于長時間無上水的情況下，靠著除氧頭的上水管線溫度隨著真空除氧器的升溫逐漸升高，可間斷性給真空除氧器少量上水，減小上下游管線的溫差。
(5)針對靠近真空除氧器頂部的上水管線可能存在的氣體，可以通到打開排氣閥4321-V4893排除集聚在管線中的氣體。
(6)當真空除氧器的保壓蒸汽壓力控制器在手動控制時，若減小D/A的凝結水上水流量時(特別是大幅度減少時)，應先(或同時)適當關小保壓蒸汽的壓力控制閥，以免D/A超壓而導致其安全閥起座。同樣，在加大D/A上水流量時，應隨之適當開大保壓蒸汽的壓力控制閥，以免D/A水溫大幅度下降。
(7)在主系統升溫至150℃后，在準備提升反應堆功率前，應投運真空除氧器頂壓蒸汽，當主蒸汽系統壓力已大于173kPa時，越早投入保壓蒸汽越有利。
溫馨提示：
真空除氧器水箱防震蕩的預防措施以及原因分析就為廣大客戶介紹到這里了，如果大家想要了解更多這方面的資料信息，請持續關注北京中天恒遠網站的更新，感謝您的閱讀。
