新型旋膜式除氧器的設計新規范，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下：
中文：新型旋膜式除氧器
拼音：xīn xíng xuán mó shì chú yǎng qì
英文：Novel rotary membrane deaerator
一、新型旋膜式除氧器用途
新型旋膜式除氧器是淋水盤式除氧器---噴霧填料式除氧器---海棉鐵除氧器---解析除氧器的更新?lián)Q代產品，一種新型旋膜除氧器,一種新型旋膜除氧器的工作原理;是化學補水、凝結水進入除氧頭經旋膜器呈螺旋狀按一定的角度噴出，與一次加熱蒸汽在旋膜管內進行熱交換除氧，一次加熱蒸汽將學補水、凝結水加熱到對應除氧器工作壓力下的飽和溫度，除去溶解于給水的氧氣及其它氣體，防止和降低鍋爐給水管、省煤器和其它附屬設備的腐蝕。
二、新型旋膜式除氧器結構

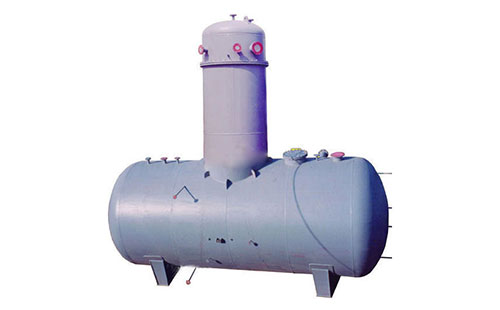

新型旋膜式除氧器的結構主要是由外殼、旋膜器、流量調節器、水篦子、填料液汽網、水箱、汽水分離器等部件組成：
1，外殼：是由筒身和沖壓隨園形封頭焊接制作而成。中、小低壓除氧器采用腰園法蘭聯接，上部除氧頭與下部除氧水箱采用法蘭對夾式聯接，高壓旋膜式除氧器配有檢修的人孔[檢修時使用]。
2，特殊設計的新型旋膜器：是由水室、汽室、旋膜器、液流管、凝結水接管、化學補充水接管和一次加熱蒸汽接管組成。新型旋膜器的旋膜管內增加了水膜導向噴射裝置，即使低負荷運行時也能強力旋膜運行，保持良好的水膜裙，確保汽水充分熱交換。凝結水、化學補水經新型旋膜器呈螺旋狀按一定的設計角度導向噴射，形成水膜裙，并與一次加熱蒸汽接管引進的加熱蒸汽在旋膜器內進行充分熱交換，形成有效的一次除氧，一次除氧的鍋爐給水經過水淋水篦子與上升的二次加熱蒸汽接觸，被加熱到除氧器工作壓力下的飽和溫度，一種新型旋膜除氧器可除去給水中含氧量的90-96%左右。給水含氧量≤15цɡ/L。
3，淋水篦子：是由數層交錯排列的角形鋼制件組成，經旋膜器粗除氧的鍋爐給水在這里進行二次分配，呈均勻雨霧狀落到裝在其下的液汽網上[蓄熱器]，從而進行有效深度除氧。
4，填料層[不銹液汽網]：是由許多形狀尺寸相同的不銹液汽網填料，該規整形[不銹液汽網]填料保持絲網波紋填宵和孔板波紋填料的優點外，而且通量大，壓降小、操作彈性大，分離效率高、能耗低，永遠不脫落等特點。[不銹液汽網]蓄熱填料本身就是二次蒸汽的蓄熱器，鍋爐給水與蓄熱器充分熱交換，達到了深度除氧的根本目的，低壓旋膜式除氧器≤15ug/L、高壓旋膜弍除氧器≤7ug/L。
5，除氧水箱：除過氧的給水匯集到除氧頭的下部容器即水箱內，除氧水箱內裝有最新科學設計的強力換熱再沸騰裝置，該裝置具有強力換熱，迅速提升給水溫，提高除氧的熱力效應。
三、除氧器|新型旋膜除氧器技術特性和配套參數
規格型號 額定出力 T/H 配套水箱容積M3 工作溫度 ℃ 工作壓力Mpa 除氧塔外形尺寸 水箱外形尺寸
CYD-10 10 5 104 0.02 Φ662x2660 Φ1516x3890
CYD-20 20 10 104 0.02 Φ712x2660 Φ1816x5250
CYD-25 25 10 104 0.02 Φ712x2660 Φ1816x5250
CYD-35 35 10 104 0.02 Φ812x2960 Φ2016x6230
CYD-40 40 15 104 0.02 Φ1016x3140 Φ2020x6230
CYD-45 45 20 104 0.02 Φ1016x3140 Φ2020x6230
CYD-50 50 20 104 0.02 Φ1216x3140 Φ2420x7460
CYD-60 60 30 104 0.02 Φ1016x3140 Φ2020x6230
CYD-75 75 35 104 0.02 Φ1216x3560 Φ2520x9340
CYD-85 85 35 104 0.02 Φ1416x3260 Φ2620x7000
CYD-90 90 35 104 0.02 Φ1016x3140 Φ2020x6230
CYD-100 100 35 104 0.02 Φ1516x3260 Φ2720x7000
CYD-130 130 40 104 0.02 Φ1616x3260 Φ2820x7000
CYD-150 150 45 104 0.02 Φ1716x3380 Φ2820x8500
CYD-180 180 50 104 0.02 Φ1716x3380 Φ2820x9200
CYD-200 200 50 104 0.02 Φ1716x3380 Φ2820x9200
CYD-220 220 50 104 0.02 Φ1716x3380 Φ3224x8560
四、新型旋膜式除氧器的工作原理
凝結水及化學補充水首先進入除氧頭內旋膜器[旋膜水室]，在0.2Mpa水壓下從旋膜器的外壁小孔斜旋噴向內壁，形成導向射流，由于旋膜器內壁充滿了上升的加熱蒸汽，水在射流運動中便將大量的加熱蒸汽吸卷進來(試驗證明射流運動具有卷吸作用);在極短時間內很小的行程上產生劇烈的混合加熱作用，水溫大幅度提高，而射流旋轉的水沿著旋膜器內壁繼續下旋，形成一層翻滾的水膜裙，(水在旋轉流動時的臨界雷諾數下降很多即產生紊流翻滾)，此時紊流狀態的水傳熱傳質效果最理想，水溫達到飽和溫度。氧氣即被分離出來，因氧氣在旋膜器內無法隨意擴散，只能隨上升的加熱蒸汽從排氧口排向大氣(老式除氧器雖加熱了水，分離出了氧但氧氣比重大于加熱蒸汽，部分氧又被下落的水帶入水箱，也是造成除氧效果差的一種原因)。經起膜器粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配，呈均勻淋雨?duì)盥涞窖b到其下的液汽網上[不銹液汽網]，再進行深度除氧后才落入水箱。水箱內的給水含氧量(部頒測驗標準)：(1)高壓旋膜式除氧器≤0-7 цɡ/L,(2)低壓旋膜式除氧器≤15цɡ/L。因旋膜式除氧器在工作中使水始終處于紊流狀態，并有足夠大的換熱表面積，所以傳熱傳質效果越好，排汽量小(即用與加熱的蒸汽量少,能源損失小帶來的經濟效益也可觀)除氧效果好產生的富裕量能使除氧器超負荷運行(通�？啥唐诔~定出力的50%)或低水溫全補水下達到運行標準。
溫馨提示：
新型旋膜式除氧器的設計新規范就為廣大客戶介紹到這里了，如果大家想要了解更多這方面的資料信息，請持續關注北京中天恒遠網站的更新，感謝您的閱讀。
